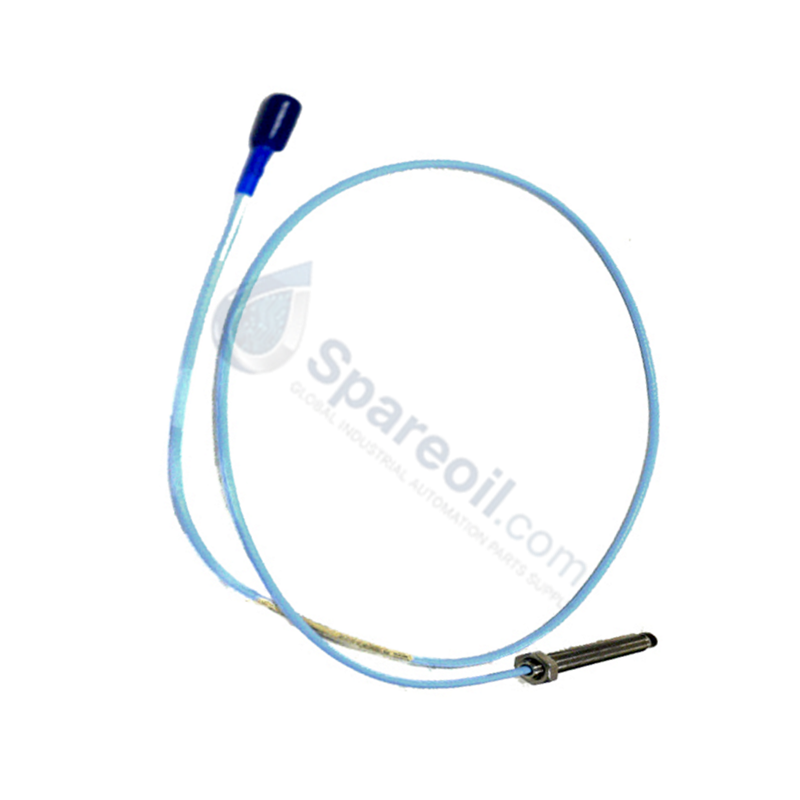

Sondas de proximidad Bently Nevada 330101-00-12-20-02-05 3300 XL de 8 mm

Sondas de proximidad Bently Nevada 330101-00-12-20-02-05 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330101-00-12-20-02-05, también catalogado como Sensor de Proximidad 330101, funciona como un componente de hardware dedicado para la...

Código: 330101-00-12-20-02-05

Manufacturer: Bently Nevada
Product No.: 330101-00-12-20-02-05
Product Type: Sensores de Proximidad
Payment:T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330101-00-12-20-02-05, también catalogado como Sensor de Proximidad 330101, funciona como un componente de hardware dedicado para la medición sin contacto de la posición relativa del eje y la vibración dinámica dentro de las plataformas del sistema de transductores 3300 XL. Proyecta un campo magnético de radiofrecuencia de alta frecuencia a través de su punta de sulfuro de polifenileno para rastrear las holguras físicas relativas a las superficies objetivo del eje giratorio.

Desglose de Sufijos y Matriz de Modelos

Código de Opción	Designación	Valor del Parámetro / Descripción de la Opción
330101	Modelo Base	Sonda de Proximidad 3300 XL de 8 mm, rosca 3/8-24 UNF
-00	Opción de Longitud Sin Rosca	0.0 pulg
-12	Opción de Longitud Total de la Caja	1.2 pulg (12 x 0.1 pulg)
-20	Opción de Longitud Total	2.0 metros (6.6 pies)
-02	Opción de Conector y Tipo de Cable	Conector coaxial en miniatura ClickLoc, cable estándar
-05	Opción de Aprobación de Agencia	Múltiples Aprobaciones (CSA, ATEX, IECEx)

Especificaciones de Hardware

Parámetro	Especificación
Modelo	330101-00-12-20-02-05
Modelo Base	330101
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de Producto	Sensores de Proximidad
Origen	EE. UU.
Geometría de la Caja y Roscado	Rosca 3/8-24 UNF, longitud total de la caja de 1.2 pulg, longitud sin rosca de 0.0 pulg
Material de la Caja de la Sonda	Acero inoxidable AISI 303 o 304 (SST)
Material de la Punta de la Sonda	Sulfuro de polifenileno (PPS)
Longitud Total del Cable	2.0 metros (6.6 pies)
Conector y Tipo de Cable	Conector coaxial en miniatura ClickLoc, cable estándar
Aprobaciones de Agencia	Múltiples Aprobaciones (CSA, ATEX, IECEx) (opción -05)
Temperatura de Funcionamiento	-51 a +177 grados C (envolvente operativo de sonda estándar)
Consumo de Energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro de la punta de la sonda estándar de 8 mm, longitud de la caja de 1.2 pulg
Peso	0.323 kg (Peso neto) / 1.3 kg (Peso de envío)

Escalado de Sondas de Corriente de Foucault y Dinámica del Rotor

La sonda 330101-00-12-20-02-05 funciona junto con un cable de extensión y un sensor Proximitor coincidentes para mantener un escalado de sonda de corriente de Foucault consistente con una sensibilidad lineal de 7.87 V/mm (200 mV/mil). Durante la instalación mecánica, la ejecución de la validación del voltaje de holgura que apunta a -10 VDC en la línea central nominal del eje establece el centro del rango lineal de la sonda. Esta configuración proporciona la máxima holgura dinámica para excursiones de vibración pico a pico mientras se mantiene la supresión de diafonía entre pares de sondas ortogonales instaladas para la monitorización de la dinámica del rotor.

Preguntas Frecuentes

P: ¿Qué cable de extensión se necesita para una sonda de 2.0 metros en una configuración de sistema de 5.0 metros?

R: Una sonda de 2.0 metros (opción -20) requiere un cable de extensión de 3.0 metros a juego para lograr la longitud total del sistema eléctrico requerida de 5.0 metros calibrada al sensor Proximitor.

P: ¿Qué certificación cubre la opción de aprobación de agencia -05?

R: La opción -05 proporciona certificaciones de ubicación peligrosa de múltiples agencias, incluyendo aprobaciones CSA, ATEX e IECEx para instalaciones intrínsecamente seguras.

P: ¿Cómo evita el conector ClickLoc el aflojamiento físico durante el funcionamiento?

R: El conector coaxial en miniatura ClickLoc cuenta con un mecanismo de fricción con resorte que encaja de forma segura en el conector correspondiente, evitando la desconexión por vibración de la máquina.

Pautas de Instalación en Campo

Inspeccione y limpie el orificio de montaje roscado 3/8-24 UNF para asegurarse de que esté libre de virutas de metal y daños en la rosca.
Enrosque el cuerpo de la sonda de 1.2 pulgadas en el orificio de montaje a mano hasta que la punta se acerque a la cara del eje objetivo.
Suministre energía al sensor Proximitor 3300 XL asociado y monitoree el voltaje de holgura de CC; ajuste la profundidad de inserción de la sonda para lograr la línea base de -10 VDC objetivo en el centro físico del eje.
Apriete la contratuerca externa contra la superficie de montaje para asegurar la posición física sin impartir torsión al cable coaxial.
Conecte el conector coaxial en miniatura ClickLoc al cable de extensión e instale una bota protectora de conector sobre la unión para aislar el blindaje coaxial de los bucles de tierra.
