330104-00-20-15-12-05 Sonda Bently Nevada

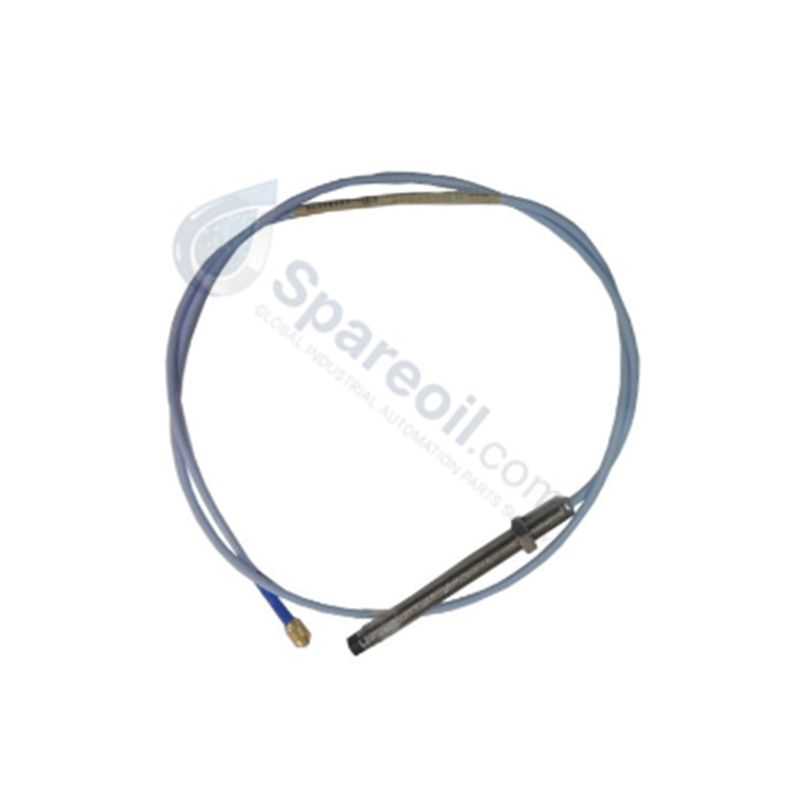

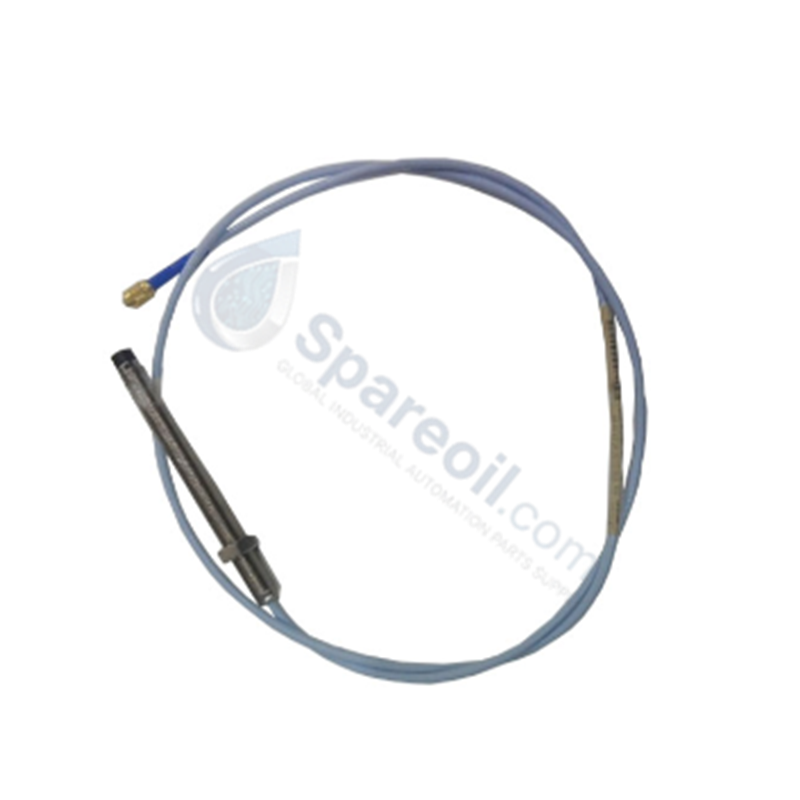

330104-00-20-15-12-05 Sondas de proximidad Bently Nevada 3300 XL de 8 mm

330104-00-20-15-12-05 Sondas de proximidad Bently Nevada 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330104-00-20-15-12-05, también catalogado como Sensores de Proximidad 330104, funciona como un componente de hardware dedicado para la...

Código: 330104-00-20-15-12-05

Manufacturer: Bently Nevada
Product No.: 330104-00-20-15-12-05
Product Type: Sensores de Proximidad
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330104-00-20-15-12-05, también catalogado como Sensores de Proximidad 330104, funciona como un componente de hardware dedicado para la detección de vibraciones y desplazamiento de ejes sin contacto de alta frecuencia dentro de las plataformas del sistema de transductores 3300 XL. Emite un campo magnético de radiofrecuencia alterno a través de su bobina de punta para detectar distancias físicas relativas con respecto a las superficies giratorias del eje.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor del parámetro / Descripción de la opción
330104	Modelo base	Sonda de proximidad 3300 XL de 8 mm, rosca M10 x 1
-00	Opción de longitud sin rosca	0 mm
-20	Opción de longitud total de la caja	200 mm
-15	Opción de longitud total	1,5 metros (4,9 pies)
-12	Opción de conector y tipo de cable	Conector ClickLoc coaxial en miniatura, cable FluidLoc
-05	Opción de aprobación de agencia	Múltiples aprobaciones (CSA, ATEX, IECEx)

Especificaciones del hardware

Parámetro	Especificación
Modelo	330104-00-20-15-12-05
Modelo base	330104
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Geometría de la caja y roscado	Rosca M10 x 1, longitud total de la caja de 200 mm, longitud sin rosca de 0 mm
Longitud total del cable	1,5 metros (4,9 pies)
Tipo de cable y conector	Conector ClickLoc coaxial en miniatura, cable FluidLoc (opción -12)
Aprobaciones de agencia	Múltiples aprobaciones (CSA, ATEX, IECEx) (opción -05)
Temperatura de funcionamiento	-51 a +177 grados C (límites operativos estándar de la sonda)
Consumo de energía	Componente físico pasivo (0 W)
Dimensiones	1,8 x 1,6 x 121 cm
Peso	0,15 kg

Escalado de sonda de corrientes parásitas y dinámica del rotor

La sonda 330104-00-20-15-12-05 funciona en conjunto con un cable de extensión a juego y un sensor Proximitor 3300 XL para mantener un escalado constante de la sonda de corrientes parásitas con una sensibilidad lineal de 7,87 V/mm (200 mV/mil). Durante la configuración mecánica, la ejecución de una validación precisa del voltaje de separación que apunte a -10 VCC en las posiciones de la línea central del eje estático sitúa al transductor en el medio de su rango operativo lineal. Esta calibración evita el recorte de la señal durante las excursiones dinámicas de pico a pico, al tiempo que preserva la supresión de la diafonía entre canales adyacentes que monitorean la compleja dinámica del rotor.

Preguntas frecuentes

P: ¿Qué ventaja de ingeniería proporciona la configuración de cable FluidLoc (opción -12)?

R: La estructura del cable FluidLoc incorpora un sellado interno que evita que el aceite y los fluidos de proceso se introduzcan a través del interior del conjunto del cable en cajas de conexiones limpias.

P: ¿Cómo se verifica la alineación física al configurar este modelo de sonda?

R: La alineación mecánica se verifica monitoreando el voltaje de separación de CC en la salida del sensor Proximitor hasta alcanzar el objetivo de -10 VCC en la posición de reposo nominal del eje.

P: ¿Puede un cable de sonda de 1,5 metros (opción -15) conectarse directamente a un sensor Proximitor estándar de 5,0 metros?

R: No, una sonda de 1,5 metros requiere un cable de extensión a juego de 3,5 metros para lograr la longitud total del sistema de 5,0 metros requerida calibrada para el sensor Proximitor.

Directrices de instalación en campo

Inspeccione el orificio de montaje roscado M10 x 1 para asegurarse de que las roscas estén limpias y libres de rebabas o partículas extrañas.
Enrosque la caja de acero inoxidable de 200 mm en el puerto de montaje a mano hasta que la punta se acerque a la superficie del eje objetivo.
Aplique energía al sensor Proximitor 3300 XL, monitoree el voltaje de salida de separación de CC y ajuste la profundidad de inserción para lograr la configuración objetivo de -10 VCC.
Apriete la contratuerca contra la cara del soporte de montaje para asegurar la posición física sin impartir tensión torsional en el arranque de salida del cable.
Asegure el conector ClickLoc coaxial en miniatura al cable de extensión y coloque un arranque aislante protector sobre la unión para evitar bucles de potencial de tierra.
