330103-00-05-10-01-00 Sensor de proximidad Bently Nevada

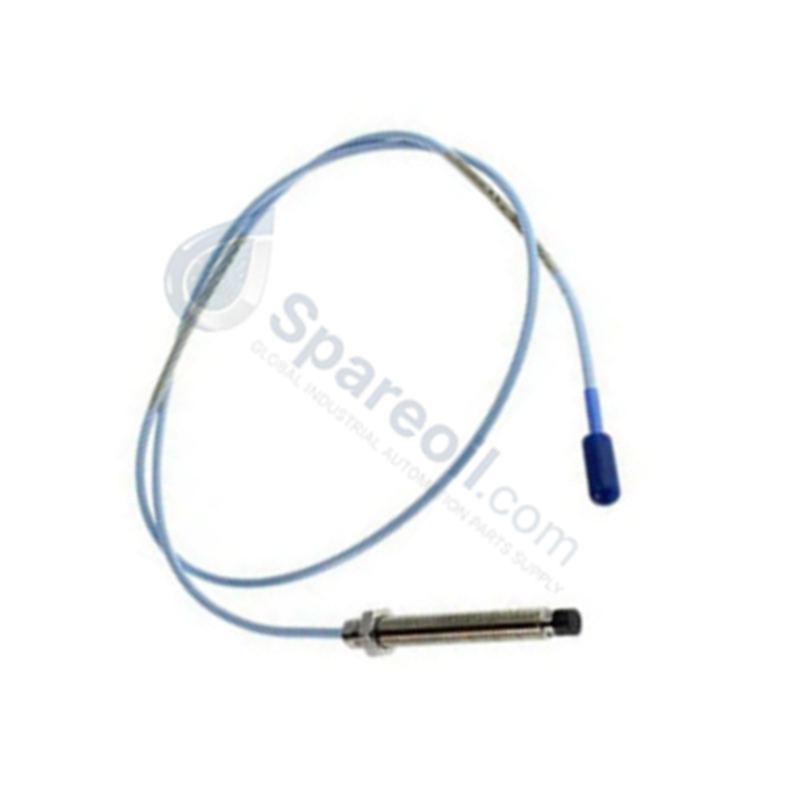

Bently Nevada 330103-00-05-10-01-00 Sondas de proximidad 3300 XL de 8 mm

Bently Nevada 330103-00-05-10-01-00 Sondas de proximidad 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330103-00-05-10-01-00 sirve como sensor primario de proximidad 330103 utilizado para ejecutar el posicionamiento relativo sin contacto del...

Código: 330103-00-05-10-01-00

Manufacturer: Bently Nevada
Product No.: 330103-00-05-10-01-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330103-00-05-10-01-00 sirve como sensor primario de proximidad 330103 utilizado para ejecutar el posicionamiento relativo sin contacto del eje y el monitoreo dinámico de vibraciones a través de las plataformas del Sistema de Transductores 3300 XL. Emite un campo de radiofrecuencia de alta frecuencia a través de su punta de sulfuro de polifenileno para detectar variaciones de desplazamiento físico contra ejes giratorios.

Especificaciones del Hardware

Parámetro	Especificación
Modelo	330103-00-05-10-01-00
Modelo Base	330103
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de Producto	Sensores de Proximidad
Origen	EE. UU.
Geometría y Roscado de la Carcasa	Rosca 3/8-24 UNF, longitud total de la carcasa 50 mm, 0 mm de longitud sin rosca
Material de la Punta de la Sonda	Sulfuro de polifenileno (PPS)
Material de la Carcasa de la Sonda	Acero inoxidable AISI 303 o 304 (SST)
Sellado de Presión Diferencial	Sellado de junta tórica Viton integrado entre la punta de la sonda y la carcasa
Longitud Total del Cable	1.0 metro (3.3 pies)
Tipo de Conector y Cable	Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar
Aprobaciones de Agencias	No aprobado / No requerido (opción -00)
Temperatura de Operación	-51 a +177 grados C (rango de operación estándar de la sonda)
Consumo de Energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro estándar de la punta de la sonda 8 mm, longitud de la carcasa 50 mm
Peso	0.323 kg (peso neto) / 1.3 kg (peso de envío)

Escalado de Sonda de Corriente Eddy y Dinámica del Rotor

La sonda 330103-00-05-10-01-00 utiliza su bobina de punta de 8 mm para mantener una escala continua de la sonda de corriente eddy con una sensibilidad lineal de 7.87 V/mm (200 mV/mil) cuando se conecta a un cable de extensión compatible y a un sensor Proximitor 3300 XL. La instalación mecánica adecuada requiere la validación de la tensión de espacio, apuntando a -10 VCC en la posición central nominal del eje. Este ajuste maximiza el rango dinámico lineal para las excursiones de vibración pico a pico y promueve la supresión de la diafonía entre sondas espaciadas cercanamente que monitorean la dinámica compleja del rotor.

Preguntas Frecuentes

P: ¿Qué función proporciona la junta tórica Viton integrada en este conjunto de sonda?

R: La junta tórica Viton sella la presión diferencial entre la punta de la sonda y el cuerpo de la carcasa de acero inoxidable, evitando la fuga de fluido del proceso a través de la carcasa interna de la sonda.

P: ¿Por qué la opción -01 incluye un protector de conector de fábrica?

R: El protector del conector sella la conexión coaxial en miniatura ClickLoc contra aceite, humedad y escombros, mientras aísla el blindaje coaxial de la conexión física a tierra contra el chasis de la máquina.

P: ¿Puede este cable de sonda de 1.0 metro (opción -10) conectarse directamente a un sensor Proximitor calibrado de 5.0 metros?

R: No, una sonda de 1.0 metro requiere un cable de extensión de 4.0 metros para completar la longitud total del sistema eléctrico de 5.0 metros calibrada para el sensor Proximitor.

Guía de Instalación en Campo

Limpie e inspeccione el puerto roscado 3/8-24 UNF para detectar residuos de rosca antes de insertar el conjunto de la sonda.
Enrosque a mano la sonda de 50 mm en el soporte de la carcasa hasta que la punta de la sonda se acerque a la superficie del eje objetivo.
Conecte el cable al sistema 3300 XL correspondiente y mida la salida de tensión de CC; ajuste la profundidad de inserción hasta alcanzar la línea base de tensión de espacio objetivo de -10 VCC.
Apriete la contratuerca de la sonda contra la cara del soporte de montaje al límite de par adecuado sin retorcer el cable conductor.
Asegure el conector coaxial ClickLoc al cable de extensión y deslice el protector del conector sobre la unión para asegurar el aislamiento eléctrico de los bucles de potencial a tierra.
