330103-00-04-10-01-00 Sonda Bently Nevada

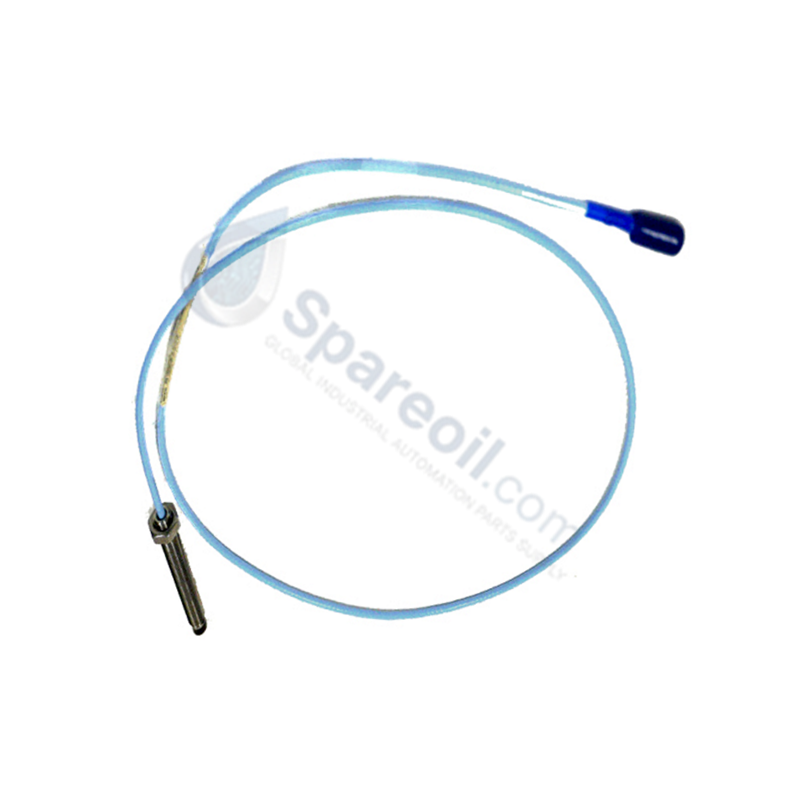

330103-00-04-10-01-00 Sondas de proximidad Bently Nevada 3300 XL de 8 mm

330103-00-04-10-01-00 Sondas de proximidad Bently Nevada 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330103-00-04-10-01-00, también catalogado como Sensores de Proximidad 330103, funciona como un componente de hardware dedicado para la...

Código: 330103-00-04-10-01-00

Manufacturer: Bently Nevada
Product No.: 330103-00-04-10-01-00
Product Type: Sensores de Proximidad
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330103-00-04-10-01-00, también catalogado como Sensores de Proximidad 330103, funciona como un componente de hardware dedicado para la medición sin contacto de la vibración y el desplazamiento del eje dentro de las plataformas del Sistema Transductor 3300 XL. Proyecta un campo de radiofrecuencia alterno a través de su punta de sulfuro de polifenileno para rastrear la distancia relativa del objetivo contra los ejes de la maquinaria giratoria.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor del parámetro / Descripción de la opción
330103	Modelo base	Sonda de proximidad 3300 XL de 8 mm, rosca 3/8-24 UNF
-00	Opción de longitud sin rosca	0.0 pulg.
-04	Opción de longitud total de la carcasa	40 mm
-10	Opción de longitud total	1.0 metro (3.3 pies)
-01	Opción de conector y tipo de cable	Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar
-00	Opción de aprobación de agencia	No requerido

Especificaciones de hardware

Parámetro	Especificación
Modelo	330103-00-04-10-01-00
Modelo base	330103
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Geometría de la carcasa y roscado	Rosca 3/8-24 UNF, longitud total de la carcasa de 40 mm, longitud sin rosca de 0.0 pulg.
Material de la punta de la sonda	Sulfuro de polifenileno (PPS)
Material de la carcasa de la sonda	Acero inoxidable (SST) AISI 303 o 304
Longitud total del cable	1.0 metro (3.3 pies)
Tipo de conector y cable	Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar
Aprobaciones de agencias	No requerido (opción -00)
Temperatura de funcionamiento	-51 a +177 grados C (envolvente de funcionamiento de la sonda estándar)
Consumo de energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro de la punta de la sonda estándar de 8 mm, longitud de la carcasa de 40 mm
Peso	0.423 kg (peso neto) / 1.5 kg (peso de envío)

Escalado de sonda de corrientes de Foucault y dinámica del rotor

La sonda 330103-00-04-10-01-00 funciona en conjunto con un cable de extensión a juego y un sensor Proximitor para proporcionar un escalado de sonda de corrientes de Foucault estandarizado con una sensibilidad lineal de 7.87 V/mm (200 mV/mil). Durante la configuración dinámica del sistema, la validación del voltaje de brecha dirigida a -10 VCC en la línea central del eje físico garantiza el rango dinámico máximo para las excursiones de vibración pico a pico. La alineación física correcta evita la saturación bajo un alto desplazamiento del eje y mantiene la supresión de diafonía entre pares de sondas ortogonales instaladas para el seguimiento de la dinámica del rotor.

Preguntas frecuentes

P: ¿Qué función cumple el protector de conector instalado de fábrica en la opción -01?

R: El protector de conector sella la interfaz coaxial en miniatura ClickLoc contra contaminantes ambientales como aceite y humedad, al mismo tiempo que aísla el blindaje coaxial de una conexión a tierra no intencionada contra la carcasa de la máquina.

P: ¿Se puede conectar este cable de sonda de 1.0 metro directamente a un sensor Proximitor de 5.0 metros?

R: No, una sonda de 1.0 metro requiere un cable de extensión a juego de 4.0 metros para completar la longitud total del sistema de 5.0 metros requerida para una calibración eléctrica precisa del sensor Proximitor.

P: ¿Cuál es la especificación de rosca mecánica para el modelo base 330103?

R: La carcasa de la sonda de la serie 330103 presenta una rosca externa estándar 3/8-24 UNF a lo largo de su cuerpo de acero inoxidable.

Pautas de instalación en campo

Limpie el orificio roscado 3/8-24 UNF y verifique si hay rebabas o daños en la rosca antes de insertar la sonda.
Enrosque el cuerpo de la sonda de 40 mm en el orificio de montaje a mano hasta que la punta de sulfuro de polifenileno se acerque a la cara del objetivo del eje.
Encienda el sensor Proximitor 3300 XL asociado y monitoree la salida de voltaje de CC; ajuste la posición de la sonda para lograr la línea de base de voltaje de brecha objetivo de -10 VCC en el centro del eje físico.
Apriete la contratuerca de la sonda contra la cara del soporte de montaje para bloquear la posición física sin aplicar torsión de rotación a la salida del cable.
Conecte el conector coaxial en miniatura ClickLoc al cable de extensión, asegúrese de que el collar de bloqueo encaje en su posición y deslice el protector del conector sobre el punto de conexión.
