330104-00-08-90-02-05 Manual técnico y hoja de datos de Bently Nevada

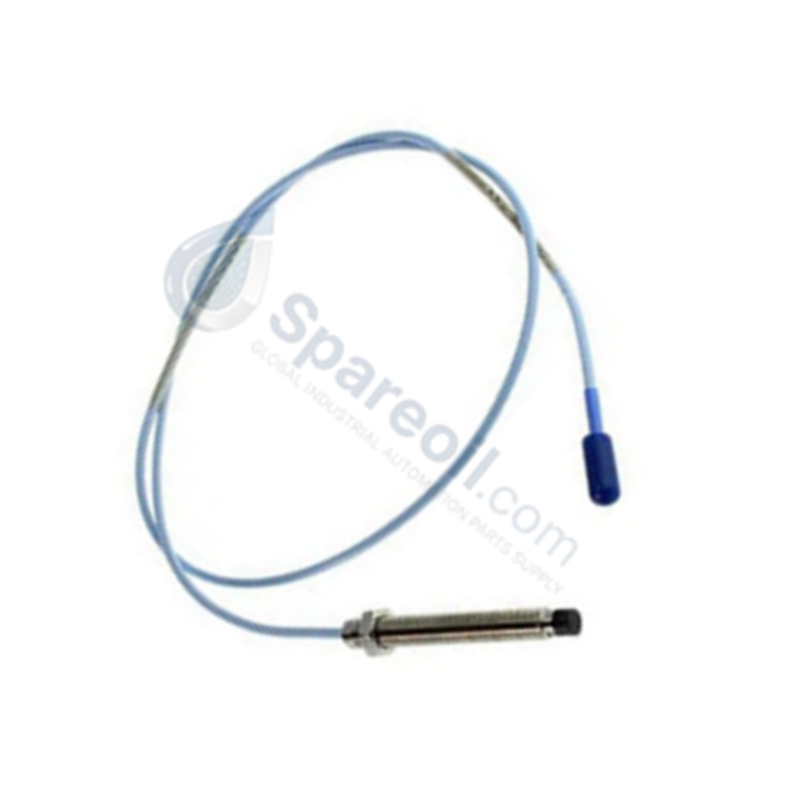

Sondas de proximidad Bently Nevada 330104-00-08-90-02-05 3300 XL de 8 mm

Sondas de proximidad Bently Nevada 330104-00-08-90-02-05 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330104-00-08-90-02-05 sirve como los Sensores de Proximidad 330104 principales utilizados para ejecutar mediciones de desplazamiento y vibración...

Código: 330104-00-08-90-02-05

Manufacturer: Bently Nevada
Product No.: 330104-00-08-90-02-05
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330104-00-08-90-02-05 sirve como los Sensores de Proximidad 330104 principales utilizados para ejecutar mediciones de desplazamiento y vibración sin contacto en las plataformas del Sistema Transductor 3300 XL. Proyecta un campo de radiofrecuencia de alta frecuencia para capturar el comportamiento dinámico preciso del eje en relación con las estructuras de cojinetes estacionarias.

Desglose de Sufijos y Matriz de Modelos

Código de Opción	Designación	Valor del Parámetro / Descripción de la Opción
330104	Modelo Base	Sonda de Proximidad 3300 XL de 8 mm, rosca M10 x 1
-00	Opción de Longitud Sin Rosca	0 mm
-08	Opción de Longitud Total de la Carcasa	80 mm
-90	Opción de Longitud Total	9.0 metros (29.5 pies)
-02	Opción de Conector y Tipo de Cable	Conector ClickLoc coaxial en miniatura, cable estándar
-05	Opción de Aprobación de Agencias	Aprobaciones CSA, ATEX, IECEx

Especificaciones de Hardware

Parámetro	Especificación
Modelo	330104-00-08-90-02-05
Modelo Base	330104
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de Producto	Sensores de Proximidad
Origen	EE. UU.
Geometría de la Carcasa y Rosca	Rosca M10 x 1, 80 mm de longitud total de la carcasa, 0 mm de longitud sin rosca
Longitud Total del Cable	9.0 metros (29.5 pies)
Tipo de Conector	Conector ClickLoc coaxial en miniatura
Construcción del Cable	Coaxial de 75 ohmios, aislamiento estándar
Aprobaciones de Agencias	Aprobaciones CSA, ATEX, IECEx (opción -05)
Temperatura de Funcionamiento	-51 a +177 grados C (clasificación de temperatura estándar del sensor 3300 XL)
Consumo de Energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro de la punta de la sonda estándar de 8 mm, 80 mm de longitud de la carcasa
Peso	0.8 kg

Escalado de Sondas de Corrientes Parásitas y Dinámica del Rotor

La sonda 330104-00-08-90-02-05 utiliza un cable coaxial continuo integrado de 9.0 metros para enrutar señales de excitación de alta frecuencia directamente a un sensor Proximitor 3300 XL de 9.0 metros sin necesidad de un cable de extensión intermedio. La geometría controlada de la bobina y las tolerancias de fabricación física preservan el escalado preciso de la sonda de corrientes parásitas a un valor lineal de 7.87 V/mm (200 mV/mil). Durante la instalación, la validación del voltaje de holgura en tiempo real con un objetivo de -10 VCC verifica la posición central mecánica nominal, proporcionando una robusta supresión de la diafonía y una medición precisa de la dinámica del rotor.

Preguntas Frecuentes

P: ¿Por qué la sonda 330104-00-08-90-02-05 no requiere un cable de extensión separado?

R: La opción -90 indica una longitud de cable de sonda continua completa de 9.0 metros diseñada para la conexión directa a un sensor Proximitor de 9.0 metros, eliminando las interfaces de conector intermedias y reduciendo los posibles puntos de atenuación.

P: ¿Cómo mantiene el conector ClickLoc la integridad de la conexión en servicios severos?

R: El conector coaxial en miniatura ClickLoc utiliza un mecanismo de anillo de bloqueo interno que encaja en su lugar, resistiendo las fuerzas de vibración rotacional que típicamente hacen que los accesorios coaxiales roscados estándar se suelten.

P: ¿Qué condición de montaje se requiere para la opción -00 (longitud sin rosca de 0 mm)?

R: La opción -00 proporciona rosca completa a lo largo de toda la longitud de la carcasa de 80 mm, permitiendo un acoplamiento completo en orificios roscados o soportes de montaje donde se requiere la máxima capacidad de ajuste de posición.

Pautas de Instalación en Campo

Inspeccione el orificio de montaje M10 x 1 para verificar la limpieza de las roscas internas y la ausencia de rebabas antes de la inserción de la sonda.
Enrosque la sonda en el soporte de montaje a mano. Ajuste la holgura física mientras mide el voltaje de salida del Proximitor 3300 XL conectado, ajustando hasta alcanzar el objetivo de voltaje de holgura de referencia de -10 VCC.
Apriete la contratuerca de la sonda contra la superficie de montaje hasta el límite de torque mecánico especificado sin aplicar tensión rotacional a la carcasa de la sonda o la salida del cable.
Dirija el cable coaxial integral de 9.0 metros a través de conductos metálicos dedicados o bandejas de cables. Asegúrese de mantener un radio de curvatura mínimo de 25 mm (1.0 pulgada) en todas las curvas.
Fije el conector ClickLoc directamente al puerto de entrada del sensor Proximitor de 9.0 metros correspondiente. Instale una bota protectora de conector sobre la unión para evitar la humedad atmosférica y los bucles de potencial a tierra.
