330101-00-18-10-02-05 Sonda Bently Nevada

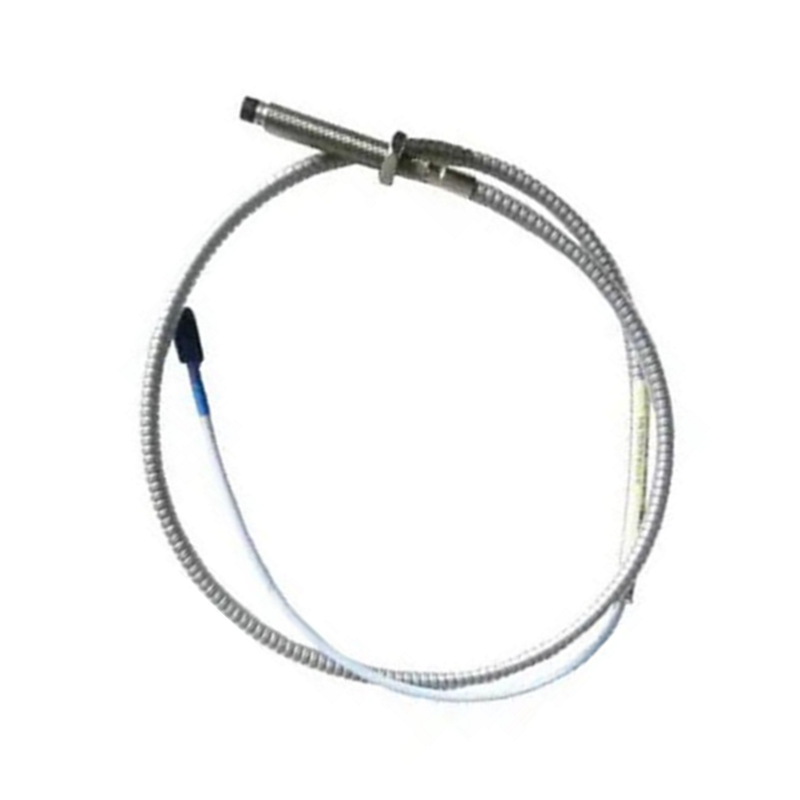

Bently Nevada 330101-00-18-10-02-05 Sondas de proximidad 3300 XL de 8 mm

Bently Nevada 330101-00-18-10-02-05 Sondas de proximidad 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330101-00-18-10-02-05, también catalogado como Sensores de Proximidad 330101, funciona como un componente de hardware dedicado para la...

Código: 330101-00-18-10-02-05

Manufacturer: Bently Nevada
Product No.: 330101-00-18-10-02-05
Product Type: Sensores de Proximidad
Payment:T/T, Western Union
Weight: 5000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330101-00-18-10-02-05, también catalogado como Sensores de Proximidad 330101, funciona como un componente de hardware dedicado para la posición relativa del eje sin contacto y la medición de vibraciones dinámicas dentro de las plataformas del sistema de transductores 3300 XL. Genera un campo magnético de corrientes de Foucault de alta frecuencia en la punta de la sonda para rastrear el desplazamiento mecánico del objetivo en relación con la carcasa del rodamiento de la máquina.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor del parámetro / Descripción de la opción
330101	Modelo base	Sonda de proximidad 3300 XL de 8 mm, rosca 3/8-24 UNF
-00	Opción de longitud sin rosca	0,0 pulgadas
-18	Opción de longitud total de la caja	1,8 pulgadas
-10	Opción de longitud total	1,0 metro (3,3 pies)
-02	Opción de conector y tipo de cable	Conector coaxial en miniatura ClickLoc, cable estándar
-05	Opción de aprobación de agencia	Múltiples aprobaciones (CSA, ATEX, IECEx)

Especificaciones del hardware

Parámetro	Especificación
Modelo	330101-00-18-10-02-05
Modelo base	330101
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Geometría de la caja y roscado	Rosca 3/8-24 UNF, 1,8 pulgadas de longitud total de la caja, 0,0 pulgadas de longitud sin rosca
Longitud total del cable	1,0 metro (3,3 pies)
Conector y tipo de cable	Conector coaxial en miniatura ClickLoc, cable estándar
Aprobaciones de agencia	CSA, ATEX, IECEx (opción -05)
Temperatura de funcionamiento	-51 a +177 grados C (envolvente operativo de sonda estándar)
Consumo de energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro de punta de sonda estándar de 8 mm, 1,8 pulgadas de longitud de la caja
Peso	5,0 kg (Peso de envío)

Escalado de sonda de corrientes de Foucault y dinámica del rotor

La sonda 330101-00-18-10-02-05 funciona en conjunto con un cable de extensión y un sensor proximitor 3300 XL para proporcionar un escalado de sonda de corrientes de Foucault estandarizado con una sensibilidad lineal de 7,87 V/mm (200 mV/mil). Durante la configuración física, la validación del voltaje de holgura que apunta a -10 VCC en la línea central nominal del eje garantiza el rango lineal máximo para las excursiones de desplazamiento dinámico pico a pico. Esta medición continua de la línea base optimiza la supresión de la diafonía entre pares de sondas ortogonales adyacentes monitoreadas en el análisis de la dinámica del rotor.

Preguntas frecuentes

P: ¿Qué característica física distingue el diseño del conector ClickLoc?

R: El conector coaxial en miniatura ClickLoc incorpora un mecanismo de pestillo de bloqueo mecánico que evita desconexiones accidentales y mantiene una baja resistencia eléctrica bajo vibración de la máquina.

P: ¿Cómo afecta la opción -05 los requisitos de instalación en ubicaciones peligrosas?

R: La opción -05 certifica la sonda según los estándares de seguridad intrínseca CSA, ATEX e IECEx, lo que requiere la instalación a través de barreras de seguridad intrínseca certificadas o aisladores galvánicos según los códigos de la región peligrosa.

P: ¿Puede este cable de sonda de 1,0 metros conectarse directamente a un sensor Proximitor de 5,0 metros sin un cable de extensión?

R: No, la sonda de 1,0 metros requiere un cable de extensión correspondiente de 4,0 metros para completar la longitud eléctrica total de 5,0 metros necesaria para una calibración precisa del Proximitor.

Pautas de instalación en campo

Inspeccione el orificio de montaje roscado 3/8-24 UNF para asegurarse de que esté limpio y libre de rebabas metálicas.
Enrosque el cuerpo de la caja de 1,8 pulgadas en el puerto de montaje a mano hasta que la punta se acerque a la cara del eje objetivo.
Encienda el sensor Proximitor 3300 XL asociado y monitoree la salida de voltaje de CC; ajuste la profundidad de la sonda para lograr la línea base de voltaje de holgura de -10 VCC objetivo.
Asegure la posición de la sonda apretando la contratuerca externa contra la superficie de montaje sin impartir tensión torsional al cable coaxial.
Conecte el conector coaxial en miniatura ClickLoc al cable de extensión e instale botas aislantes protectoras sobre la unión para aislar la pantalla del ruido del bucle de tierra.
