330103-00-03-10-01-05 Sonda de proximidad Bently Nevada

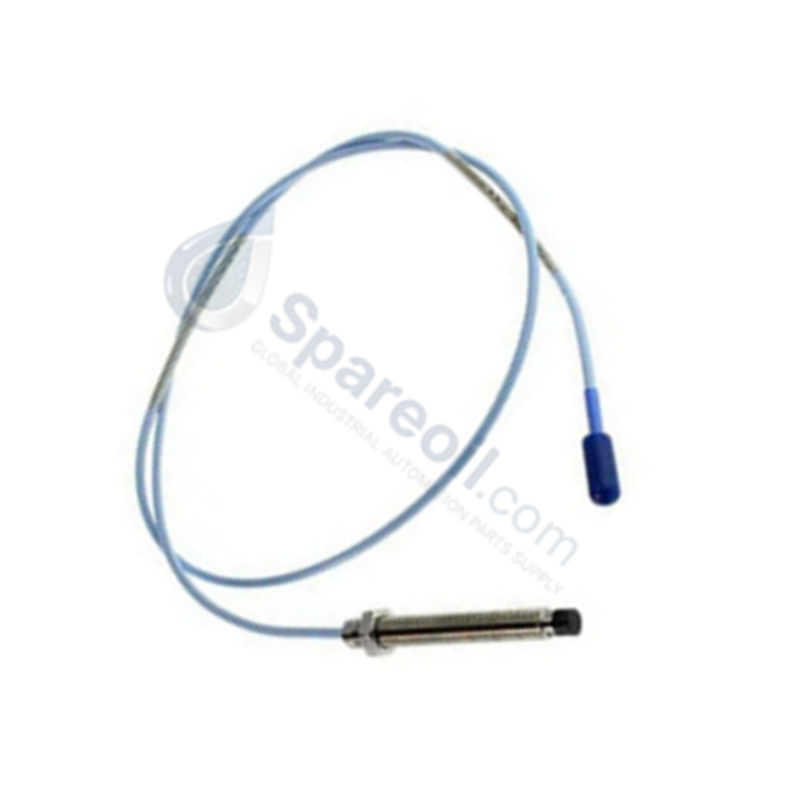

Bently Nevada 330103-00-03-10-01-05 Sondas de proximidad 3300 XL de 8 mm

Bently Nevada 330103-00-03-10-01-05 Sondas de proximidad 3300 XL de 8 mm

Disponibilidad: 10 Quedan en stock

El Bently Nevada 330103-00-03-10-01-05, también catalogado como 330103 Sensores de Proximidad, funciona como un componente de hardware dedicado para mediciones...

Código: 330103-00-03-10-01-05

Manufacturer: Bently Nevada
Product No.: 330103-00-03-10-01-05
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El Bently Nevada 330103-00-03-10-01-05, también catalogado como 330103 Sensores de Proximidad, funciona como un componente de hardware dedicado para mediciones dinámicas de desplazamiento del eje y vibración relativa dentro de las plataformas del sistema de transductores 3300 XL. Proyecta un campo de radiofrecuencia de alta frecuencia desde su punta de sulfuro de polifenileno de 8 mm para capturar cambios de posición física sin contacto.

Desglose de sufijos y matriz de modelos

Código de opción	Designación	Valor del parámetro / Descripción de la opción
330103	Modelo base	Sonda de proximidad 3300 XL de 8 mm, rosca 3/8-24 UNF
-00	Opción de longitud sin rosca	0 mm
-03	Opción de longitud total de la caja	30 mm
-10	Opción de longitud total	1.0 metro (3.3 pies)
-01	Opción de conector y tipo de cable	Conector ClickLoc coaxial en miniatura con protector de conector, cable estándar
-05	Opción de aprobación de agencia	Aprobaciones CSA, ATEX, IECEx

Especificaciones de hardware

Parámetro	Especificación
Modelo	330103-00-03-10-01-05
Modelo base	330103
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Geometría de la caja y roscado	Rosca 3/8-24 UNF, longitud total de la caja de 30 mm, longitud sin rosca de 0 mm
Material de la carcasa de la sonda	Acero inoxidable AISI 303 o 304 (SST)
Material de la punta de la sonda	Sulfuro de polifenileno (PPS)
Configuración de cable y conector	Conector ClickLoc coaxial en miniatura con protector de conector, cable estándar
Longitud total del cable	1.0 metro (3.3 pies)
Aprobaciones de agencia	Aprobaciones CSA, ATEX, IECEx (opción -05)
Temperatura de funcionamiento	-51 a +177 grados C (rango de funcionamiento estándar de la sonda)
Consumo de energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro estándar de la punta de la sonda de 8 mm, longitud de la caja de 30 mm
Peso	1.5 kg (peso de envío)

Escalado de sondas de corrientes de Foucault y dinámica del rotor

La sonda 330103-00-03-10-01-05 establece un campo electromagnético de alta frecuencia para detectar variaciones dimensionales de pequeño espacio contra las superficies metálicas del eje objetivo. Cuando se combina con un cable de extensión y un sensor Proximitor 3300 XL configurado para una longitud total del sistema coincidente, el conjunto produce un escalado preciso de la sonda de corrientes de Foucault a una linealidad de 7.87 V/mm (200 mV/mil). Durante el montaje, la validación del voltaje de separación en tiempo real con un objetivo de -10 VCC verifica el posicionamiento nominal del punto medio eléctrico, asegurando la supresión de la diafonía y el seguimiento preciso de la dinámica del rotor.

Preguntas frecuentes

P: ¿Qué función cumple el protector de conector de fábrica (opción -01) durante la instalación?

R: El protector de conector encapsula la unión coaxial en miniatura ClickLoc, sellando la humedad, el polvo conductivo y el aceite, mientras evita el contacto eléctrico entre el blindaje del cable y el potencial de tierra de la máquina.

P: ¿Por qué la opción -00 presenta una longitud sin rosca de 0 mm?

R: La opción -00 proporciona roscado completo a lo largo de toda la longitud de la caja de 30 mm, lo que permite un acoplamiento completo de la rosca en placas de montaje delgadas o alojamientos de cojinetes roscados.

P: ¿Se puede conectar el cable de sonda de 1.0 metro (opción -10) directamente a un sensor Proximitor sin un cable de extensión?

R: Solo si el sensor Proximitor está calibrado específicamente para una longitud total del sistema de 1.0 metro; de lo contrario, debe combinarse con un cable de extensión (por ejemplo, un cable de 4.0 metros) para que coincida con una curva de calibración de Proximitor de 5.0 metros o 9.0 metros.

Pautas de instalación en campo

Limpie el orificio de montaje roscado 3/8-24 UNF y verifique si hay rebabas en la rosca antes de insertar el cuerpo de la sonda.
Enrosque la sonda de 30 mm en la carcasa a mano hasta que la punta se acerque a la superficie objetivo. Conecte el cable a un sensor Proximitor calibrado y monitoree la salida de voltaje.
Ajuste la profundidad de inserción hasta alcanzar la línea de base de voltaje de separación objetivo de -10 VCC en la posición central del eje físico.
Apriete la contratuerca de montaje contra la superficie del soporte para bloquear la posición de la sonda sin aplicar tensión de torsión a la salida del cable integral.
Encaje el conector coaxial en miniatura ClickLoc en la interfaz del cable de extensión y empuje el protector de conector integrado de forma segura sobre la unión para asegurar el aislamiento eléctrico.
