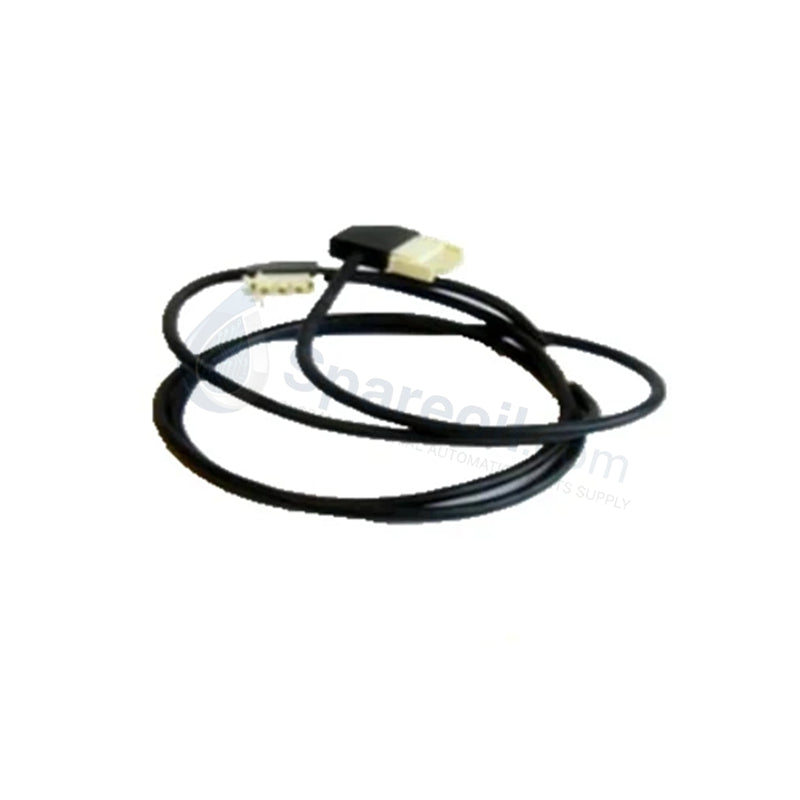

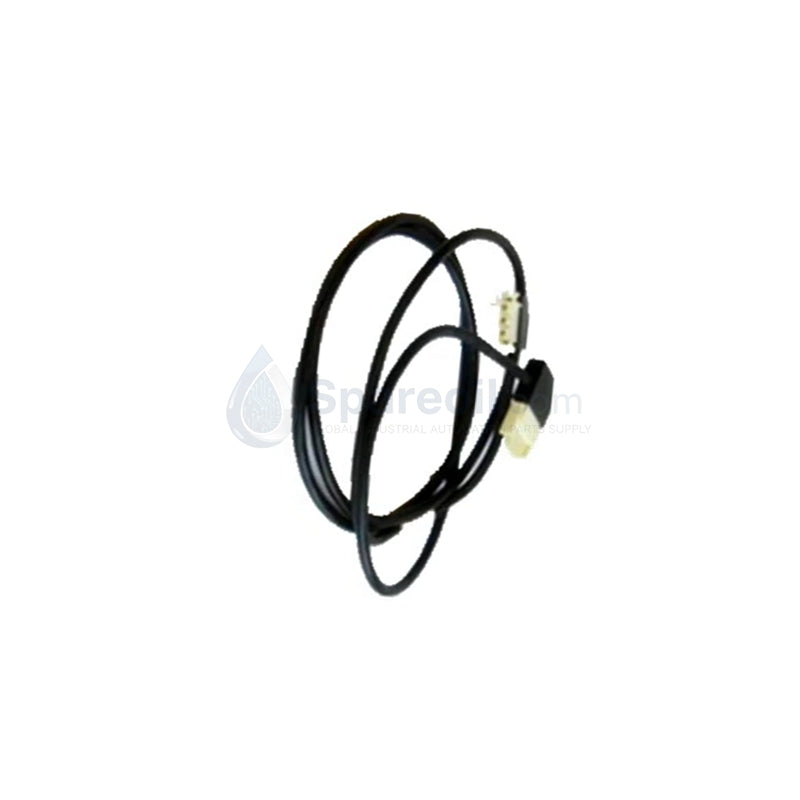

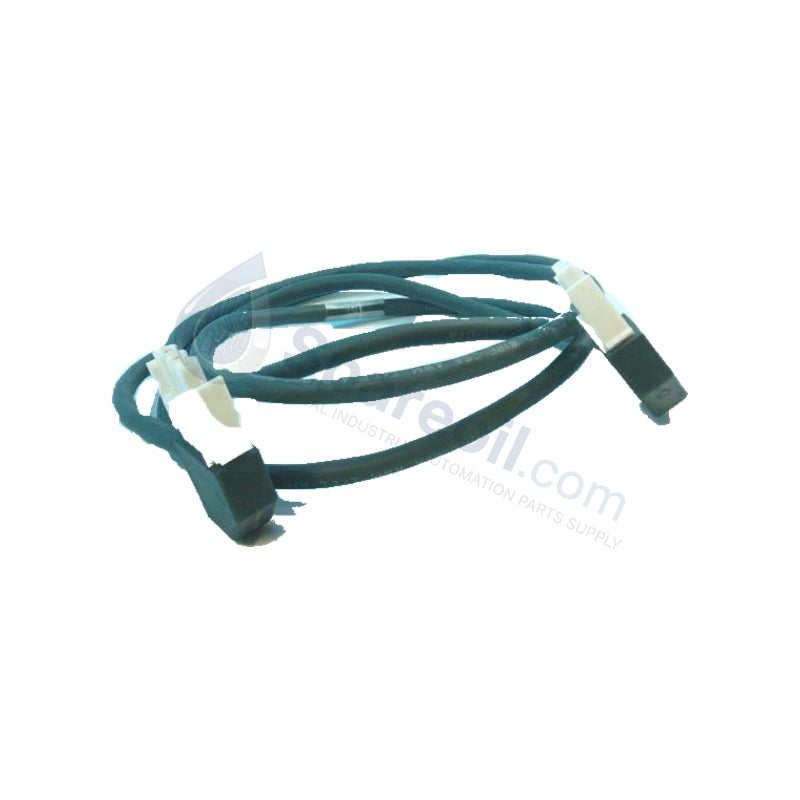

Cable de alimentación Foxboro P0926KN I/A Series FPM

El Foxboro P0926KN, también catalogado como cable de alimentación P0926KN, funciona como un componente de hardware dedicado para la distribución de energía eléctrica dentro de las plataformas Foxboro I/A Series. Configurado como un conjunto de cable de módulo de alimentación de bus de campo (FPM) de 3 a 3 pines que mide 152 cm (60 pulgadas), el hardware proporciona una ejecución física/eléctrica directa para enrutar la energía del subsistema interno a través de segmentos de placa posterior modular.

Especificaciones de Hardware

Parámetro Especificación
Modelo P0926KN
Marca Foxboro
Origen EE. UU.
Peso 0,14 kg (0,30 lb)
Dimensiones Longitud: 152 cm (60 pulgadas)
Temperatura de funcionamiento -20 a +70 grados C
Consumo de energía Pasivo (determinado por la carga de corriente del conductor)
Tipo de cable Cable de alimentación FPM
Configuración del conector De 3 pines a 3 pines
Compatibilidad del subsistema Arquitectura Foxboro I/A Series FPM / Placa base
Humedad relativa Hasta 95% HR (sin condensación)
Certificaciones CE, UL, CSA, IEC 61131-2

Control de Procesos y Propiedades de Potencia DCS

El conjunto de cable incorpora tres conductores de cobre aislados independientes optimizados para la transmisión de energía de CC de baja impedancia. Esta arquitectura de cableado admite la integración directa con entornos de protocolo HART de bucle de 4-20 mA de Foxboro al proporcionar líneas de voltaje de respaldo estables a los módulos de la placa base mientras se mantiene una alta atenuación de ruido de alta frecuencia. La capa de blindaje físico preserva los parámetros de aislamiento estructural de canal a canal, bloqueando los picos de voltaje transitorios y la diafonía para que no migren a lo largo de las rutas de comunicación de datos paralelas.

Preguntas Frecuentes

P: ¿Se puede desconectar este cable de alimentación mientras el sistema de bus de campo está completamente energizado? R: No, los cables de alimentación pasivos no deben desconectarse bajo carga activa. Desconectar el conector de 3 pines mientras fluye la corriente puede inducir arcos eléctricos localizados, interrumpir los rieles de suministro de energía redundantes y causar degradación del estado de los datos en los módulos adyacentes de intercambio en caliente.

P: ¿Cómo resiste la construcción del cable los entornos industriales hostiles? R: La cubierta de aislamiento del cable está construida para operar dentro de umbrales de temperatura de -20 a +70 grados C. La cubierta de compuesto polimérico resiste la deformación física bajo carga térmica localizada, la tensión de flexión mecánica y el desprendimiento de gases químicos en entornos de gabinetes de control estándar.

P: ¿Cuál es la función principal del tercer pin en el conjunto del conector? R: La disposición de 3 pines asigna rutas dedicadas para alimentaciones de voltaje de CC positivas y negativas junto con una ruta de puesta a tierra del chasis de baja impedancia específica. Esta ruta de puesta a tierra asegura un drenaje continuo de corriente de falla de regreso a la red de tierra del panel de la carcasa principal.

Guías de Instalación en Campo

  • Alineación e Inserción del Conector: Alinee las guías internas del conector hembra de 3 pines con los pines macho correspondientes en el receptáculo FPM o de la placa base. Presione linealmente en su posición hasta que el mecanismo de bloqueo mecánico encaje completamente.
  • Restricciones del Radio de Curvatura: Mantenga un radio de curvatura físico permanente de al menos 50 mm a lo largo del recorrido del cable de 60 pulgadas. No fuerce pliegues bruscos de 90 grados cerca de las botas de alivio de tensión para evitar el estrés interno del cable o fracturas por fatiga.
  • Separación de Conductores: Pase el cable de alimentación a través de las rutas designadas del gabinete de CC de bajo voltaje. Separe este cable de las líneas de motor de CA de alto voltaje y los dispositivos de conmutación inductivos de alta corriente por una distancia mínima de 30 cm para suprimir la captación de ruido electromagnético externo.
  • Continuidad de la Puesta a Tierra: Verifique que el chasis de la placa base de acoplamiento posea una pista de tierra directa de baja impedancia al bus de tierra del panel maestro. Esto preserva las capacidades de blindaje general del sistema mapeadas a través del conjunto del cable.
