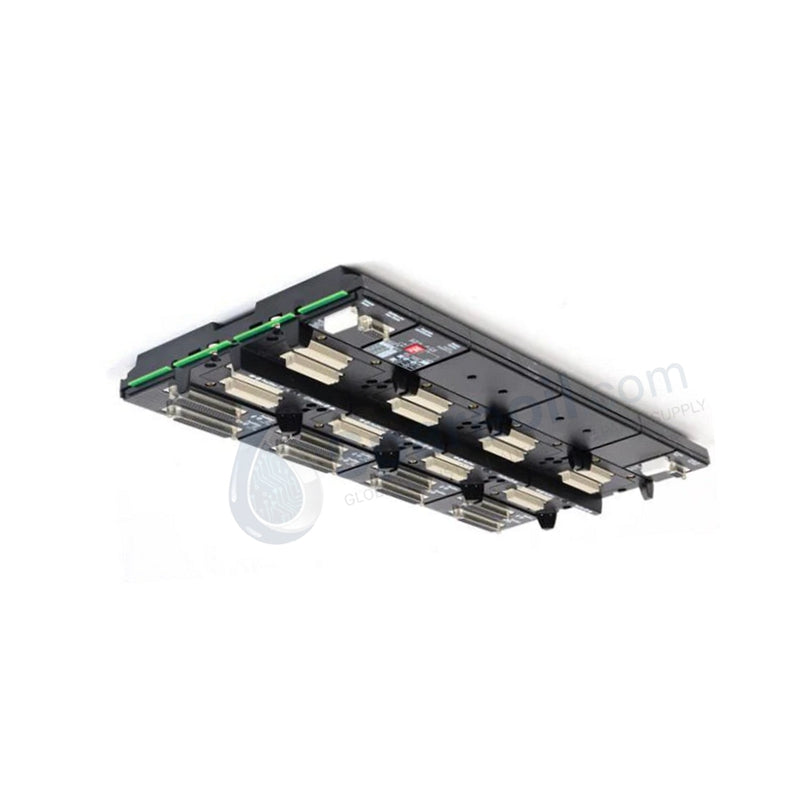

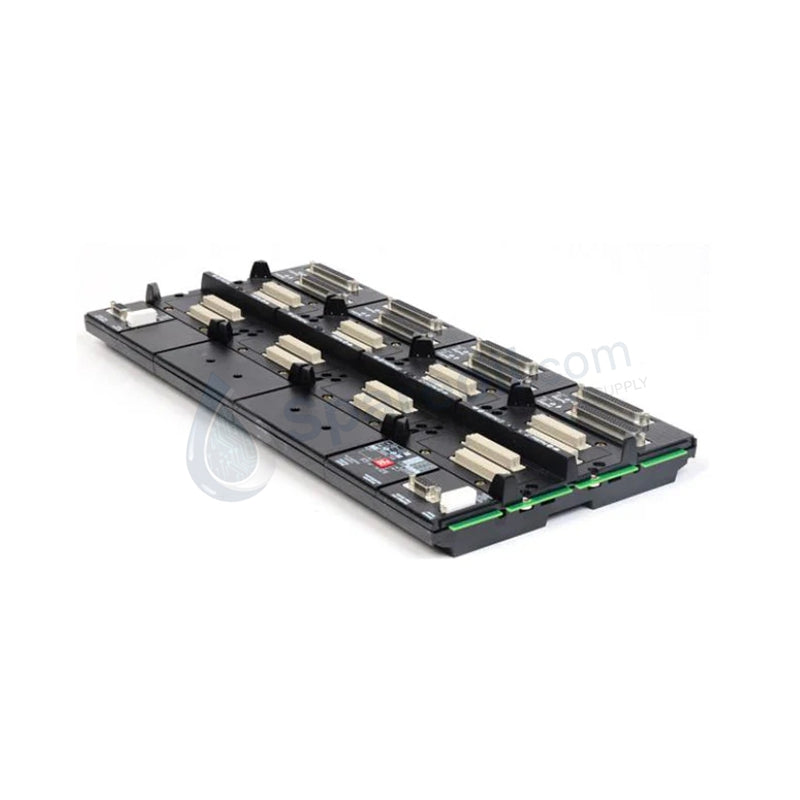

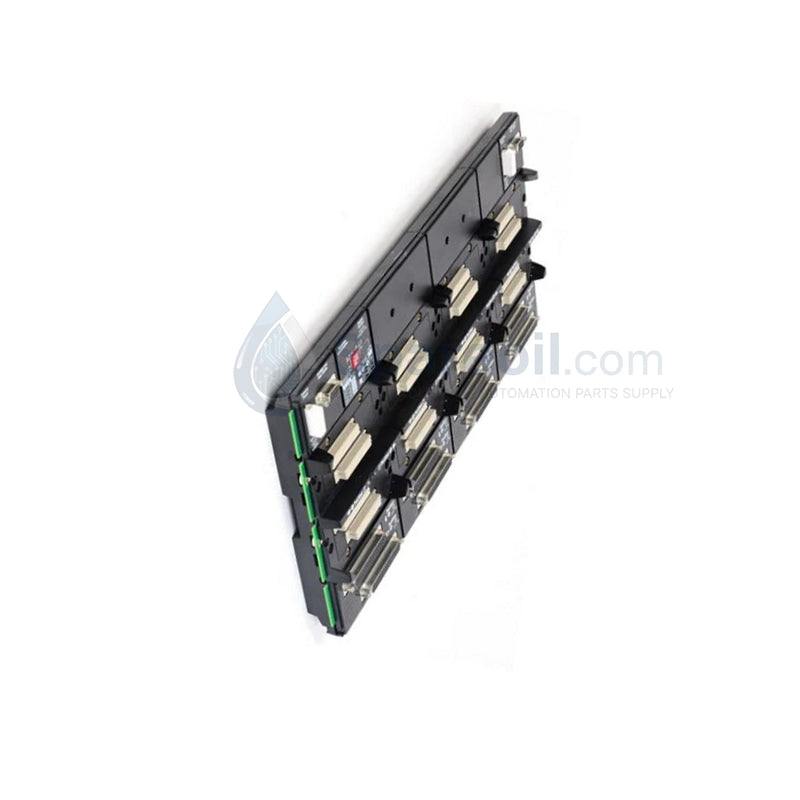

Placa base vertical de 8 ranuras Foxboro RH926JM Panel

El Foxboro RH926JM, también catalogado como la placa base vertical de 8 ranuras RH926JM Panel, funciona como un componente de hardware dedicado para el montaje mecánico y la interconexión eléctrica dentro de las redes Foxboro I/A Series. Este ensamblaje estructural vertical de 8 ranuras proporciona una ejecución física/eléctrica directa para los módulos Fieldbus de la serie 200 (FBM), los procesadores de control y los enlaces de interfaz de comunicación a través de un bus de plano posterior pasivo integrado.

Especificaciones de hardware

Control de procesos y conectividad del plano posterior DCS

La placa base está diseñada con una estructura de plano posterior pasivo, que transporta canales de comunicación Fieldbus duales independientes (A/B) y un enlace de interfaz de sincronización de tiempo dedicado. Admite el enrutamiento directo del protocolo de bucle HART de 4-20 mA y el intercambio de telemetría discreta desde los módulos de campo a la capa del controlador. Las vías de enrutamiento de cobre físicas garantizan límites de aislamiento estructural de canal a canal, suprimiendo la diafonía de datos y el ruido eléctrico de alta frecuencia en las 8 posiciones de módulo de alta densidad.

Preguntas frecuentes

P: ¿El diseño pasivo de esta placa base impone límites a las operaciones de módulos intercambiables en caliente? R: No, la arquitectura de plano posterior pasivo no contiene componentes electrónicos activos, lo que elimina los riesgos de fallas localizadas de semiconductores. Admite rutinas de instalación intercambiables en caliente directas, lo que permite insertar o quitar FBM activos sin crear caídas de voltaje o interrupciones de transmisión en las ranuras vecinas.

P: ¿Cómo gestiona la placa base la distribución de energía dual redundante de 24 VCC? R: El marco de aluminio fundido alberga vectores de trazas de energía independientes para las entradas primarias y secundarias de 24 VCC. Si una red eléctrica ascendente falla, el plano posterior de doble canal enruta la energía desde el riel redundante instantáneamente, evitando el tiempo de inactividad sistémico o la degradación del estado del proceso.

P: ¿Existen limitaciones de comunicación al mezclar módulos estándar y de secuencia de eventos en la misma placa base? R: El plano posterior distribuye las rutas de datos sin restricciones para todos los módulos estándar de la serie 200 de Foxboro. Sin embargo, la compatibilidad total del sistema depende de la configuración de la línea de comunicación correspondiente (como la línea AD202MW) para manejar las velocidades de escaneo específicas y los intervalos de marca de tiempo en la interfaz del controlador.

Pautas de instalación en campo

• Alineación de la orientación vertical: Instale la placa base de aluminio fundido verticalmente dentro de la estructura del gabinete de control designada. Fije el chasis a través de los puntos de tornillo de montaje en panel estándar para eliminar la flacidez mecánica o la desalineación bajo carga completa del módulo.
• Conexión a tierra: Establezca una conexión de baja impedancia entre el marco de la placa base y la barra colectora de tierra del gabinete centralizado. La unión directa garantiza un drenaje eficaz de la interferencia electromagnética y mantiene los parámetros de validación del aislamiento estructural.
• Enrutamiento de cables redundantes: Pase las líneas de suministro primarias y secundarias de 24 VCC a través de conductos de cableado de gabinete independientes. Mantenga una distancia de separación mínima de 30 cm de los conductores de CA de alto voltaje o las líneas de conmutación de motores inductivos para bloquear la inyección de ruido de alta frecuencia.
• Verificación de enganche del módulo: Al insertar procesadores o FBM, deslice las unidades firmemente en las guías de las ranuras hasta que los conectores traseros se alineen y enganchen. Verifique el acoplamiento mecánico para evitar interrupciones intermitentes de la comunicación causadas por la vibración industrial localizada.
