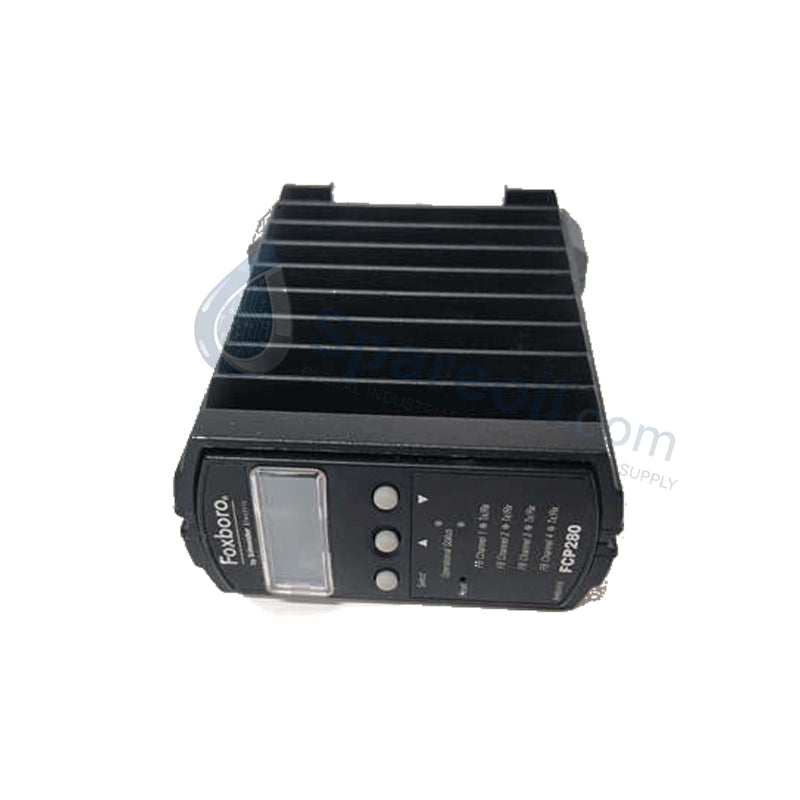

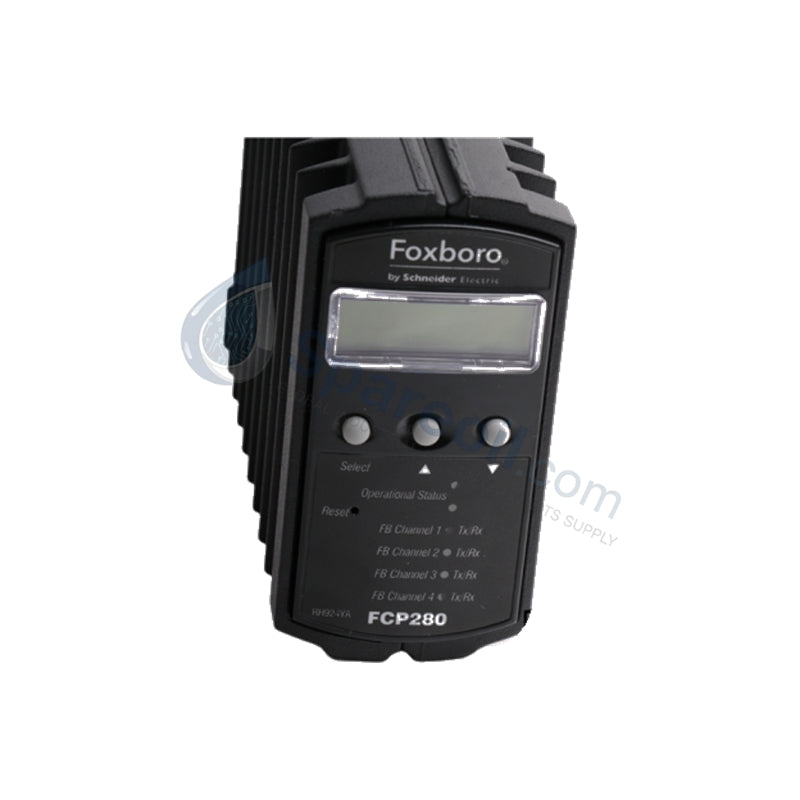

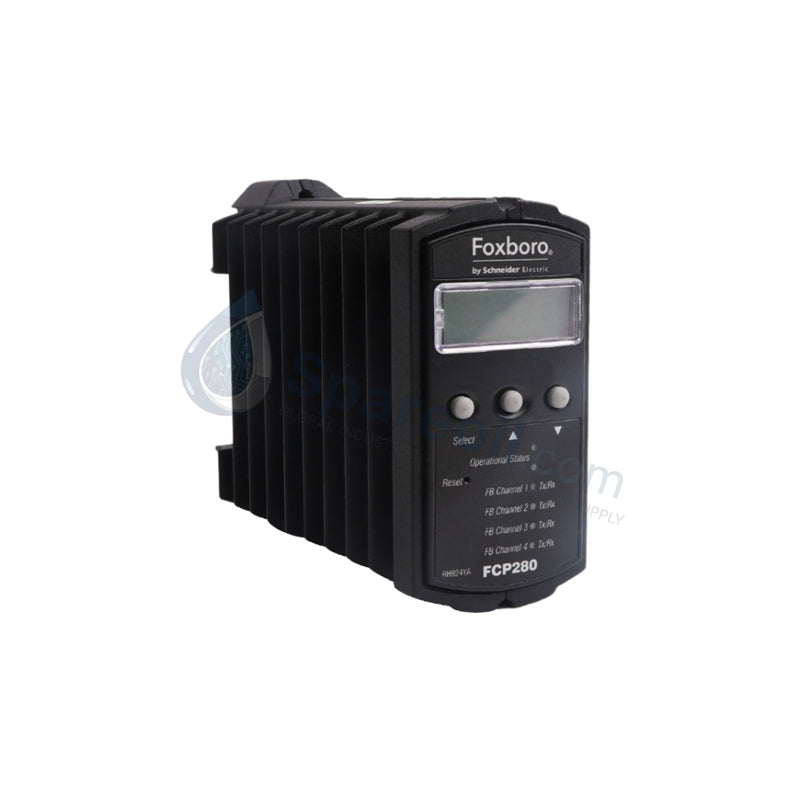

Procesador de control de campo Foxboro RH924YA FCP280

El Foxboro RH924YA, también catalogado como el procesador de control de campo FCP280, funciona como un componente de hardware dedicado para la ejecución de la lógica de control y la gestión de módulos de bus de campo dentro de las plataformas Foxboro I/A Series DCS. La unidad realiza cálculos determinísticos de bucle regulatorio y procesamiento en tiempo real de datos de subsistemas físicos sin dependencias de sistemas externos.

Especificaciones de hardware

Parámetro Especificación
Modelo RH924YA
Marca Foxboro
Origen EE. UU.
Peso 0,18 kg
Dimensiones 161 x 110 x 20 mm
Temperatura de funcionamiento 0 a +60 grados C
Consumo de energía Menos o igual a 10 W
Compatibilidad del sistema Foxboro I/A Series DCS
Procesador CPU integrada de alta velocidad
Memoria SDRAM de 128 MB, Flash de 64 MB
Interfaces de comunicación Ethernet redundante de 100 Mbps, bus de campo propietario de Foxboro
Fuente de alimentación 24 VCC nominal
Humedad Hasta 95 % HR (sin condensación)
Choque/Vibración Choque de 15 g, vibración de 0,05 g rms
Certificaciones CE, UL, CSA, IEC 61131-2

Aislamiento canal a canal y conectividad DCS

La arquitectura de control aplica un aislamiento estructural canal a canal entre los núcleos de procesamiento internos y los segmentos de red de campo periféricos. La gestión de la comunicación utiliza un mapeo de paso del protocolo de bucle HART de 4-20 mA estándar junto con rutas Ethernet nativas de 100 Mbps. Esta configuración elimina la propagación de bucles de tierra eléctricos entre los módulos de bus de campo (FBM) interconectados y evita que las fallas eléctricas de campo localizadas degraden las operaciones del procesador central durante las actualizaciones de bucle en tiempo real.

Preguntas frecuentes

P: ¿Cómo gestiona el módulo una transición de hot-swap o sincronización de hardware durante una falla? R: En una configuración redundante, el FCP280 de respaldo mantiene un reflejo de memoria concurrente a través de las rutas de la placa posterior redundantes. Si el procesador principal experimenta una falla irrecuperable, el respaldo ejecuta una transferencia de control inmediata y sin interrupciones en milisegundos, manteniendo los bucles de comunicación activos sin pérdida de señal.

P: ¿Cuáles son las restricciones con respecto a la compatibilidad del respaldo de memoria y el flash de firmware? R: Las imágenes de firmware se almacenan dentro de la memoria flash integrada de 64 MB. Las actualizaciones requieren la verificación de los límites de referencia estructurales definidos por la versión específica del entorno de software Foxboro. Durante interrupciones repentinas de energía, los mapas de estado del sistema son no volátiles, lo que elimina los riesgos de degradación de la base de datos.

P: ¿Están los puertos de diagnóstico de Ethernet aislados de la lógica de control de proceso interna? R: Sí, las barreras de aislamiento físico protegen los circuitos de comunicación Ethernet redundantes de 100 Mbps. Este diseño aísla el ruido eléctrico transitorio en las redes de supervisión externas para que no interfiera con las rutinas de lógica de control internas determinísticas que se ejecutan en la CPU principal.

Pautas de instalación en campo

  • Secuencia de montaje: Fije el FCP280 directamente en el rack FBM designado o en la estructura de riel DIN industrial. Asegúrese de que los clips de conexión a tierra superior e inferior encajen en su posición en el conjunto del soporte metálico para proporcionar una ruta de baja impedancia a la tierra funcional.
  • Reglas de blindaje: Todas las líneas de comunicación externas de Ethernet y bus de campo propietarias deben utilizar cableado de par trenzado blindado. Conecte los blindajes de los cables a la barra colectora de tierra común del sistema en el punto de entrada del panel del gabinete, manteniendo los cables sin blindaje expuestos a menos de 50 mm.
  • Separación de cables: Encamine la alimentación de 24 VCC de bajo voltaje y las líneas de red digital a través de conductos de cables especializados y aislados. No encamine estos conductores de comunicación en paralelo dentro del mismo conducto que los circuitos de CA de alto voltaje inductivos o de control de motor.
  • Configuración de energía redundante: Conecte dos fuentes de alimentación de 24 VCC independientes y certificadas a los terminales de alimentación de la placa posterior. Esta configuración garantiza la ejecución continua del control si falla un panel de distribución de energía ascendente único.
