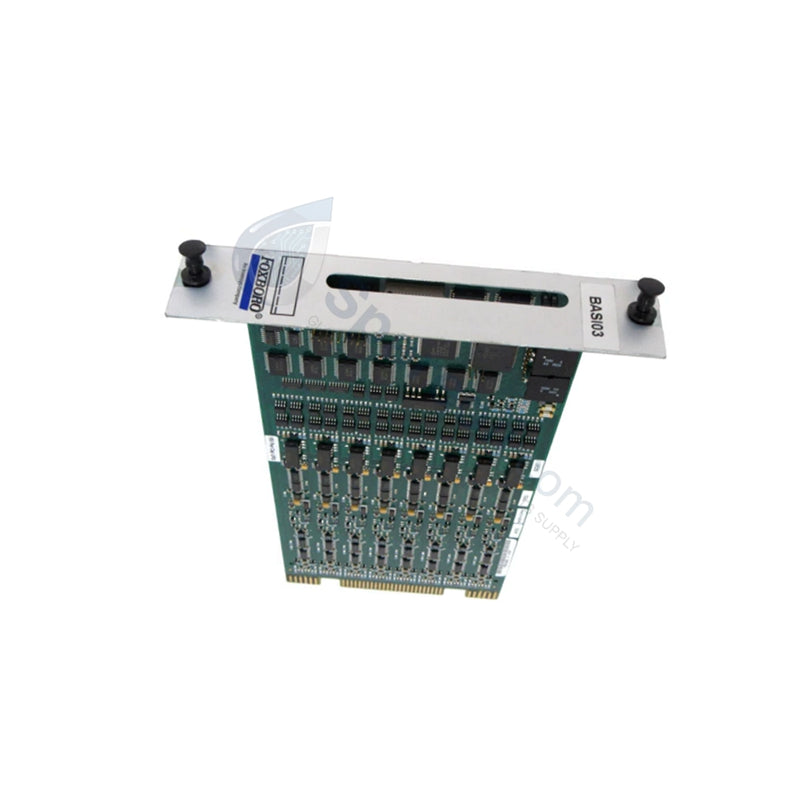

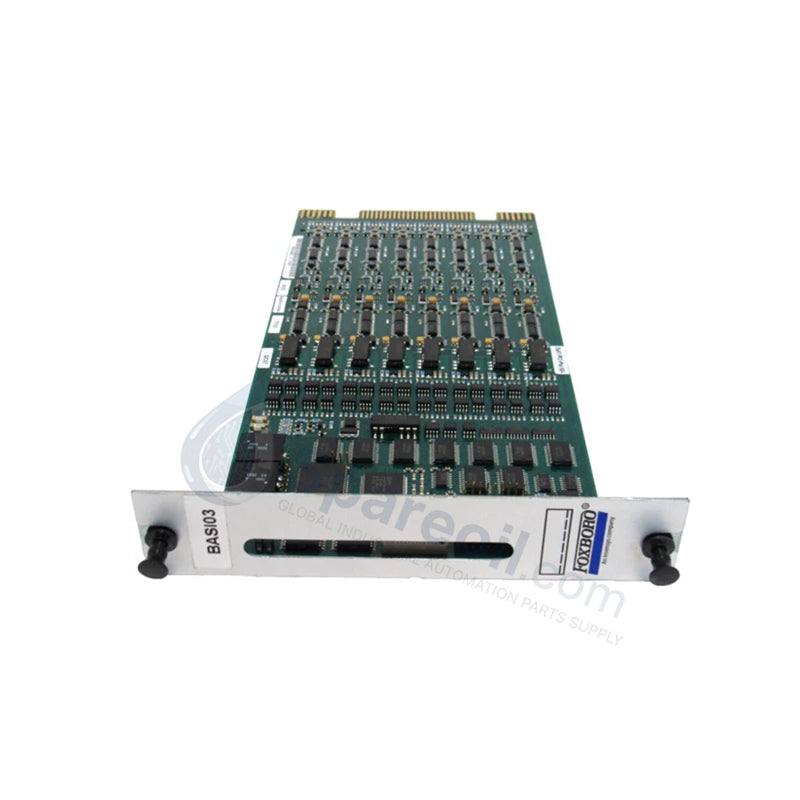

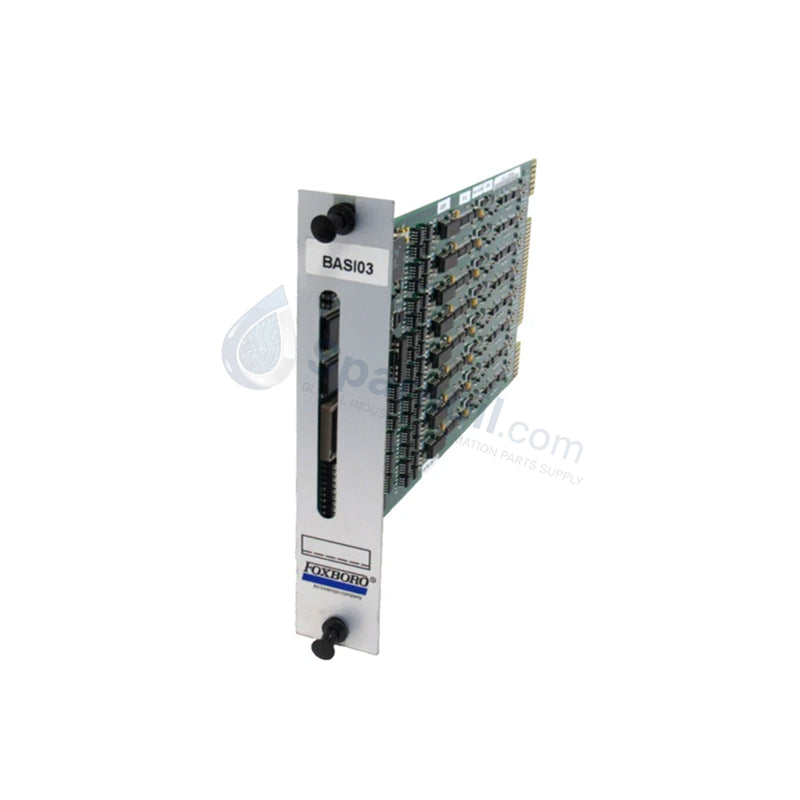

Módulo de Control Foxboro P0914RD BASI03 I/A Series

El Foxboro P0914RD BASI03, también catalogado como el Módulo de Control P0914RD, opera como un componente de hardware dedicado para la ejecución de lógica de control, la coordinación de E/S y el diagnóstico en tiempo real dentro de las redes DCS de la Serie I/A de Foxboro. El hardware realiza procesamiento matemático y algorítmico directo para manipular variables de campo distribuidas. Al establecer una orquestación continua del bus a través de conexiones físicas de placa base, la unidad se interconecta directamente con los Módulos Fieldbus correspondientes para mantener la actualización determinista de la señal en todos los bucles de control de proceso.

Especificaciones de Hardware

Parámetro Especificación
Modelo P0914RD BASI03
Marca Foxboro
Origen Estados Unidos
Peso 2.5 kg
Dimensiones 48.26 x 14.61 x 6.35 cm
Temperatura de operación -40 a +70 grados C
Consumo de energía 10 W máximo
Compatibilidad del sistema Foxboro I/A Series DCS
Memoria 16 MB SDRAM, 32 MB Flash
Tensión de alimentación 24 VCC nominal (rango de entrada de 24 VCC \pm 20%)
Redundancia Configuración de procesador dual soportada
Humedad 0 a 95% HR, sin condensación
Límites de choque Choque de 15 g (duración de 20 ms)
Límites de vibración Vibración de 0.05 g rms (rango de frecuencia de 5 a 500 Hz)
Interfaces de comunicación Ethernet, serie y protocolos propietarios de Foxboro

Aislamiento canal a canal e interconexión de control de la placa posterior DCS

La arquitectura interna proporciona límites de aislamiento que separan los buses computacionales locales de las capas físicas de comunicación externas. Este aislamiento canal a canal protege los registros de control primarios de la inyección de ruido inductivo y la interferencia transitoria de bucle de tierra durante las redes multinodo. El módulo se interconecta directamente con los parámetros del protocolo de bucle HART estándar de 4-20 mA en los módulos de campo posteriores, supervisando las actualizaciones de datos síncronas a través del bus de la placa posterior del sistema. En consecuencia, la lógica de procesamiento ejecuta diagnósticos de alta velocidad y rastrea las variables del dispositivo de campo, manteniendo al mismo tiempo líneas de base de salida de bucle analógico consistentes y sin deriva.

Preguntas Frecuentes

P: ¿Cómo se gestiona la redundancia del procesador durante una condición de falla de hardware principal?

R: La arquitectura de hardware admite una configuración de procesador dual montada en una placa base común. Si el procesador principal encuentra una falla de ejecución o una caída de voltaje, el procesador secundario ejecuta una transferencia sin interrupciones y sin latencia para reanudar el procesamiento del bucle de control sin afectar las comunicaciones externas de la placa posterior del DCS.

P: ¿Cuáles son los requisitos de alimentación principal para mantener una operación tolerante a fallas?

R: El hardware de la placa base admite entradas de alimentación redundantes de 24 VCC nominales. Para evitar el tiempo de inactividad del módulo por falla de suministro, deben conectarse simultáneamente dos fuentes de alimentación externas independientes a los terminales de alimentación activos de la placa base.

P: ¿La versión de firmware estándar puede manejar comunicaciones Ethernet y serie simultáneamente?

R: Sí, los microcontroladores de comunicación integrados asignan particiones de memoria discretas en la SDRAM de 16 MB para gestionar los protocolos de capa física para los canales Ethernet y serie en paralelo, preservando tiempos de escaneo deterministas.

Pautas de Instalación en Campo

  • Protocolo de conexión a tierra del chasis y terminación del blindaje: Monte el módulo de la placa base en un subpanel de acero con conexión a tierra dentro del gabinete. Verifique que el conjunto establezca una conexión de baja impedancia (< 1 Ohm) al bus de tierra maestro del instrumento principal para evitar que el ruido eléctrico de modo común cause la deriva de la señal de diagnóstico.
  • Orientación mecánica y restricciones de espacio térmico: Monte la placa base verticalmente para optimizar la disipación de calor por convección natural en todo el conjunto del circuito. Mantenga un espacio libre mínimo de 50 mm por encima, por debajo y a los lados de la carcasa del módulo para evitar el estancamiento localizado del aire cuando opere cerca de los límites térmicos ambientales superiores.
  • Requisitos de segregación de cableado: Dirija todas las líneas de comunicación digital y los cables de alimentación de 24 VCC en conductos de cableado distintos, separados de los tendidos de distribución eléctrica de CA de alto voltaje para eliminar los riesgos asociados con el acoplamiento cruzado electromagnético.
